OPTICAL LEVEL SENSOR









This optical level sensor that does not contain any moving part, works with a well proven physic principle and make possible an easy fail-safe auto test function.

One emitting LED, one LED (photo-diode) for the reception, both correctly mounted in a transparent prism is all it take. The detection is made by the strong refractivity change occurring when the liquid is contacting the outside prism edges.
The rest is only to fit and fix the sensor to the liquid container.

The sensor probe is terminated with a 3 wires cable and can be connected to an electronic circuit, the interface.

Of course we can as well deliver the micro controlled interface box that gives any output you need. But many ready circuit can drive and read the sensor. Power the LED with approximately 20mA and read the photo diode with a simple AD converted trough a matching resistor network.

However, the auto test function require feeding the LED with a variable pulsed current while the photo diode output is monitored. This report any disproportionality between input and output and therefore any malfunction or disturbance in any of the 3 basic components characteristics.








Cette sonde optique de détection de niveau fonctionne selon un principe physique éprouvé et ne contient aucune partie mobile.
Elle comprend une led émettrice et une Led réceptrice et un prisme transparent.
Le tout est monté dans un tube en cuivre qui se fixe dans un raccord de 1 pouce à 22mm, lui même vissable dans un manchon de 1 pouce.

La  fonction auto-test "failsafe" est effectués par l'interface électronique qui est raccordée à la sonde optique par un câble à trois conducteurs.
Le fonctionnement de la sonde est des plus sûrs vue qu'elle ne fonctionne que si tous ses composants sont en ordre. Un défaut ou une rupture dans la source lumineuse, la cellule réceptrice, le prisme ou le câblage, sera détecté par l'interface électronique.

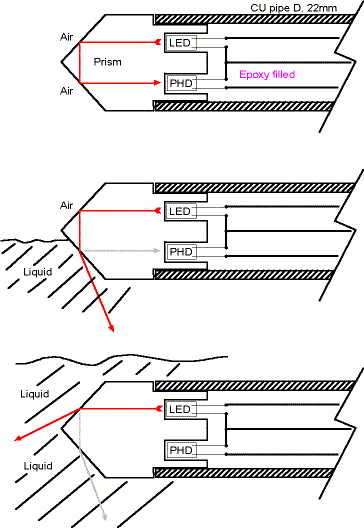

La détection de liquide est faite par le changement de l'angle de réfraction du faisceau lumineux du prisme transparent dès que le liquide (huile,
mazout, essence, eau ou autre mais pas de peinture) touche ses parois. Le changement de l'intensité lumineuse reçu par la diode réceptrice sera constaté par l'interface qui mesure constamment les caractéristiques de la sonde.

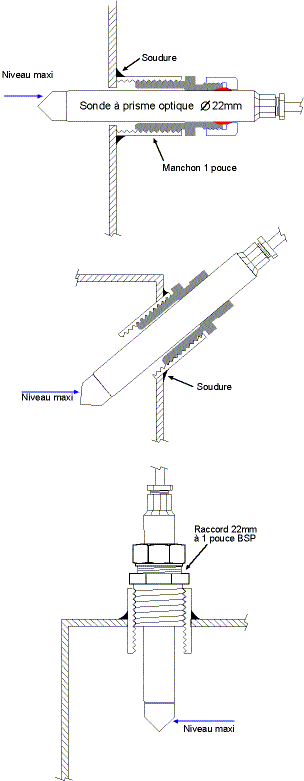

Le manchon d'un pousse à filetage intérieur sera soudé sur la paroi de la citerne selon la position choisie. Voyez le plan de montage mécanique qui
donne l'exemple de montage avec les Schémas Verticaux, en Biais et Horizontaux.
