GSM

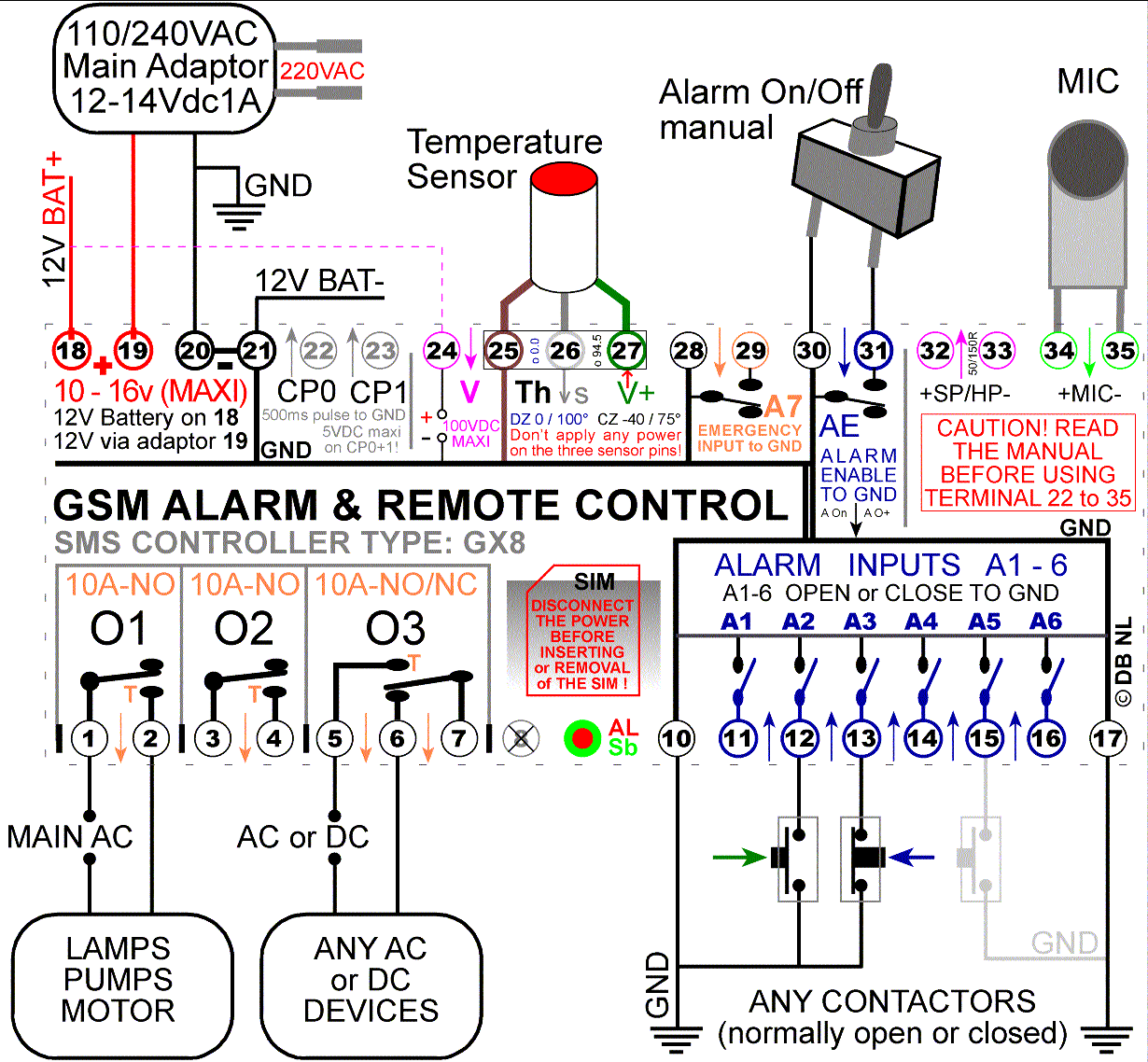

ALARME et TELECOMMANDE (voir schéma en bas)
CONTROLEUR à SMS GX8 mode d'emploi V8.x-11 - V1.1.13 NL Englais
CONTROLEUR à SMS GX8 mode d'emploi V8.x-11 - V1.1.13 NL Englais
Insertez la carte SIM, connectez l'antenne et
branchez l'adapteur livré. Vous pouvez alors commencer à
vous familliariser avec les differentes
fonctions du contrôleur avant sont installation
définitive.
Si la SIM a un code pin, supprimez le à l'aide de
votre portable. Une carte pré-payée est suffisante.
Envoyer SMS de commande [0000 ?] au contrôleur avec votre mobile et vous recevrez en retour un SMS contenant une liste des fonctions de base. Envoyer [0000 ??] pour une liste de fonctions supplementaites spéciales. Toutes les [Commandes] sont envoyés comme message SMS au contrôleur.
Code qui est le mot de passe (du contrôleur non pas de la carte sim) est 0000 jusqu'à modifié à votre chois. C'est la seule commande qui tient compte des caratères mini/majuscules. Ne pas inclure les délimiteurs [] dans les exemples de commande SMS suivants.
Ce qui suit est le mode d'emploi complet. Ne soyez pas repoussés par la grande quantité d'informations, parce que seulement les fonctions de base (la première partie) sont nécessaires pour une utilisation courente de d'alarme GSM et de contrôle à distance.
Ne perdez pas de temps à lire le reste si vous voulez simplement commander une sortie Marche/arrêt à distance. Connectez à O1 et envoyez [0000 o1 on] ou [0000 o1 off] par SMS au contrôleur. C'est tout et sera le même pour O2 et O3!
Toutefois, les fonctions spéciales sont également inclues et leur utilisation sur n'importe quelle installation, même sans connaissances techniques, mais seulement une lecture attentive reste simple.
Pour faciliter les choses, rien ou pas grand chose n'a vraiment besoin d'être mémorisé, parce qu'un message d'aide est disponible pour chaque fonction. Par exemple, la commande [Code O?] envoyé au contrôleur, vous enverra un mémo SMS vous indiquant ce que vous pouvez faire avec les sorties. Et ce pour chaque fonction supportées; envoyer le mot de passe (étant encore 0000) suivie de la lettre de fonction avec un point d'interrogation. Ex: [0000 N?].
Les SMS du contrôleur à votre portable sont ci-dessou indiquées en vert.
Fonctions de base. (en l'ordre de fonctionnalité)
Envoyer SMS de commande [0000 ?] au contrôleur avec votre mobile et vous recevrez en retour un SMS contenant une liste des fonctions de base. Envoyer [0000 ??] pour une liste de fonctions supplementaites spéciales. Toutes les [Commandes] sont envoyés comme message SMS au contrôleur.
Code qui est le mot de passe (du contrôleur non pas de la carte sim) est 0000 jusqu'à modifié à votre chois. C'est la seule commande qui tient compte des caratères mini/majuscules. Ne pas inclure les délimiteurs [] dans les exemples de commande SMS suivants.
Ce qui suit est le mode d'emploi complet. Ne soyez pas repoussés par la grande quantité d'informations, parce que seulement les fonctions de base (la première partie) sont nécessaires pour une utilisation courente de d'alarme GSM et de contrôle à distance.
Ne perdez pas de temps à lire le reste si vous voulez simplement commander une sortie Marche/arrêt à distance. Connectez à O1 et envoyez [0000 o1 on] ou [0000 o1 off] par SMS au contrôleur. C'est tout et sera le même pour O2 et O3!
Toutefois, les fonctions spéciales sont également inclues et leur utilisation sur n'importe quelle installation, même sans connaissances techniques, mais seulement une lecture attentive reste simple.
Pour faciliter les choses, rien ou pas grand chose n'a vraiment besoin d'être mémorisé, parce qu'un message d'aide est disponible pour chaque fonction. Par exemple, la commande [Code O?] envoyé au contrôleur, vous enverra un mémo SMS vous indiquant ce que vous pouvez faire avec les sorties. Et ce pour chaque fonction supportées; envoyer le mot de passe (étant encore 0000) suivie de la lettre de fonction avec un point d'interrogation. Ex: [0000 N?].
Les SMS du contrôleur à votre portable sont ci-dessou indiquées en vert.
Fonctions de base. (en l'ordre de fonctionnalité)
?
Liste des fonctions de base en retour. [Code ?]
S Repond avec un SMS d'état. [Code S]
A Les entrées d'alarme. [Code A?]
Ad Affichage les Delays. AnA Force Alarm. [Code Ad]
N Numéros d'alarme, alerte et avertissement. [Code N?]
Nd Liste des numéro programmés. [Code Nd]
O Sorties O1 , O2 et O3. [Code O?]
E Modifier les noms des entrées et sorties. [Code E?]
M Configuration pour écoute. [Code M?]
P Mot de Passe (0000 au début). [Code P?]
F Factory paramètres restoration. [Code F?]
H H:M ajustage de horloge interne. [Code H?]
Schéma PC Program
Fonctions spéciales.
?? Liste des fonctions spéciales en retour. [Code ??]
D Message à n numéros pour alarm et SOS. [Code D?]
I Commutateur à Intervale sur O3. [Code I?]
J Jonction Volt à O1, Temp. à O2, etc... [Code J?]
CP Courte Connector Pulse sur C1 and C2. [Code CP?]
T Alarme de température, réglage thermostat. [Code T?]
V Voltage alarme et contrôle. [Code V?]
R Reseau, contrôle de tension. Alimentation [Code R?]
Supplément; Fonction Thermostatique
S Repond avec un SMS d'état. [Code S]
A Les entrées d'alarme. [Code A?]
Ad Affichage les Delays. AnA Force Alarm. [Code Ad]
N Numéros d'alarme, alerte et avertissement. [Code N?]
Nd Liste des numéro programmés. [Code Nd]
O Sorties O1 , O2 et O3. [Code O?]
E Modifier les noms des entrées et sorties. [Code E?]
M Configuration pour écoute. [Code M?]
P Mot de Passe (0000 au début). [Code P?]
F Factory paramètres restoration. [Code F?]
H H:M ajustage de horloge interne. [Code H?]
Schéma PC Program
Fonctions spéciales.
?? Liste des fonctions spéciales en retour. [Code ??]
D Message à n numéros pour alarm et SOS. [Code D?]
I Commutateur à Intervale sur O3. [Code I?]
J Jonction Volt à O1, Temp. à O2, etc... [Code J?]
CP Courte Connector Pulse sur C1 and C2. [Code CP?]
T Alarme de température, réglage thermostat. [Code T?]
V Voltage alarme et contrôle. [Code V?]
R Reseau, contrôle de tension. Alimentation [Code R?]
Supplément; Fonction Thermostatique
Incertez la carte SIM à ca
place, connectez l'antenne et
branchez l'adapteur dans la prisse de courant. Vous êtes
maintenant près à vous familliariser avec les differentes
fonctions du contrôleur avant l'installation définitive.
Si la SIM a un pin code, supprimez le avant tout à l' aide de
votre mobile. Une carte pré-payée est suffisante. La LED
montre l'initiallisation du module radio et l'engegistrement au reseau
GSM et
après une demi minute, vous pourrez commencer. La LED clignote
alors verte (veille) ou rouge (alarm active) une fois par seconde.
Comme contrôle supplémentaire, la petite LED rouge
interieur indiquera toute communication avec le reseau gsm (si la carte
SIM fonctionne!).
Demande d'état au
contrôleur par [Code s]
qui
répondra avec la situation actuelle. La réponse est
transmise à tout numéro qui envera la demande ou la
réponse
sera envoyé au numéro programmé à N1 si le
numéro de l'appelant n'est pas reconnu.
O1 On 521 Temps restant,(V)(J1). Voir (J)onctions.
O2 Off (ou On)(T)(J2). Voir J et Th.
O3 Off 62 (Temps restant Off, I3) ou On. (JH) (A).
A0-7: 01101100 Niveau Haut, Bas; A0=A manuel, A1-6 , A7 SOS.
V=24.6 <23.1 >29.5 Voltage sur l'entrée 24, SMS si <23,1 >29,5.
T=18.2 <2.5 >30 Température senseur. (SMS si <2,5 ou >30°.
I3=180 600 Temporisateur Interval sur O3. Visible si >0.
13:45 A=On L'horloge du contrôleur. Alarm On/Off/O+
AC=Yes M0/9 Reseau. Mic On >0(M2) (9)=SMS d'état par appel.
Si voulu, l' envoie d'un SMS
d'état au numéro
programmé à N1 peut aussi se faire automatiquement chaque
jour ou temporisé (Voir H?)
La fonction Alarme peut vous avertir
par Short Message Service.
Jusqu'à 6 entrées d'alarme peuvent être
connectés. Le capteur (ou un groupe de capteurs) peut être
n'importe quel commutateur ou contacts magnétiques directement
relié au module. Tout dispositif, comme des détecteurs de
mouvement ou les capteurs d'alarme incendie avec une sortie sans
potentiel (n'envoyant pas de courant dans l'entrée) qui peut
faire ou couper un circuit (se comportant donc comme un simple
interrupteur!), peut être utilisé.
Tout changement sur les entrées A1 à A7 va déclencher l'alarme et l'émission d'un message d'ALARME, après le délai d'entrée correspondant selon (voir Ad suivant) et si l'alarme est en mode activé.
La fonction d'alarme est en veille lorsque A=Off et est active lorsque A=On ou A=O+ comme indiqué dans le message d'état. L'Alarme peut être manuellement activée, On, en mettant l'entrée AE (A0) cosse C31 à la masse (GND) ou en veille, Off lorsque C31 est laissée déconnectée. La commande [Code A On] ou [Code A Off] peut être utilisé simultanément avec le commutateur manuel alors que la commande [Code A O+] empêche l'alarme d'être déactivée par le ce même commutateur.
Tout changement sur les entrées A1 à A7 va déclencher l'alarme et l'émission d'un message d'ALARME, après le délai d'entrée correspondant selon (voir Ad suivant) et si l'alarme est en mode activé.
La fonction d'alarme est en veille lorsque A=Off et est active lorsque A=On ou A=O+ comme indiqué dans le message d'état. L'Alarme peut être manuellement activée, On, en mettant l'entrée AE (A0) cosse C31 à la masse (GND) ou en veille, Off lorsque C31 est laissée déconnectée. La commande [Code A On] ou [Code A Off] peut être utilisé simultanément avec le commutateur manuel alors que la commande [Code A O+] empêche l'alarme d'être déactivée par le ce même commutateur.
Un message
d'alarme (SMS) ressemblera à; (un numéros ou
plus doivent être programmées à partir de N1 dans
la liste des numéros.)
ALARME! A1 (A1 ou le nom choisi) voir E?
Input A1=Low(0) ou haut(1) Niveau.
Delayed sss sec Temporisation de l'entrée causant le message.
A0-7: 10111111 Le niveau des 7 entrées d'alarme A0 à A7.
[Code S] S états, Ad? Délais, J? Jonctions, M? micro.
Nombre de SMS Dépendant du parametre D. (standard à 5)
*Les Commandes suggérées sont indiquées dans le message d'alarme.
ALARME! A1 (A1 ou le nom choisi) voir E?
Input A1=Low(0) ou haut(1) Niveau.
Delayed sss sec Temporisation de l'entrée causant le message.
A0-7: 10111111 Le niveau des 7 entrées d'alarme A0 à A7.
[Code S] S états, Ad? Délais, J? Jonctions, M? micro.
Nombre de SMS Dépendant du parametre D. (standard à 5)
*Les Commandes suggérées sont indiquées dans le message d'alarme.
Les SMS
d'alarme sont envoyés les un aprés les autres jusqu'au
nombre définit par paramètre D, voir [Code D?]. Quelques
numeros devront donc
nécessairement être programmés dans la liste de
numéro de N1 à Nn, voir [Code
N?].
En cas d'alarme, l'envois des messages d'alarme peut être arrêté par [Code] ou toute autre [Code commande] au contrôleur. Une entrée devra restée basse (GND) ou haute (en l'air, déconnectée) pour au moins 25ms pour provoquer une alarme.
En cas d'alarme, l'envois des messages d'alarme peut être arrêté par [Code] ou toute autre [Code commande] au contrôleur. Une entrée devra restée basse (GND) ou haute (en l'air, déconnectée) pour au moins 25ms pour provoquer une alarme.
A chaque
entrée d'alarme A0 à 7 peut être assigné un
retard particulier.
C'est le délai avant qu'un message d'alarme soit envoyé
après le changement du niveau
de d'entrée correspondante. Commande [Code A1 20 A2 500] pour
exemple, attribue entrée 1 un délai à 20 et A2 de 500
secondes.
Le délai de l'entrée A0 définit le délai en secondes pour sortir avant que l'alarme passe de Off (veille) à actif (On) quand activée manuellement. Le retard peut être de 0 (sans délai) jusqu'à plusieurs minutes. Ex: [Code A0 180] fixera le délai de sortie à 3min. Aucun délai de sortie pour A0 n'est compté lorsque l'alarme est activée via SMS mais la fonction Alarme est immédiatement activée.
Commande [Code Ad] renvois un SMS avec le délais actuels des entrées.
0=30 EXIT! 30s avant que l'alarme ne devienne active.
1=2 A1 A1 à A7 peuvent avoir d'autres noms. Voir E
2=6 A2 Changement à l'entrée fera envoyer un SMS d'alarme de N1.
3=8 A3 Délai est 8s. Alarme sera envoyé après 8 secondes, si A=On.
4=0 A4 Entrée désactivée. Parce que la temporisation est à 0.
5=32 A5 Envoie l'alarme SMS après 32s.
6=60 A6 Ce retard est en fait programmé à une minute.
7=1 A7 Mettre à 1 ou 2 si A7 et utilisées pour l'alarme SOS.
23:58 A=Off Horloge, alarme Off, On ou O+.
AC=No M0/9 Tension réseau, pas d'écoute, méssage d'état par appel (9).
Les deux dernieres lignes (également dans le message d'état, (status)) ne sont montrées que si la longueur du message (normalement à 160 caratères) le permet. Il s'ajit donc de modifier les mons que par des noms courts si les deux dernieres sont voulues...
Le délai de l'entrée A0 définit le délai en secondes pour sortir avant que l'alarme passe de Off (veille) à actif (On) quand activée manuellement. Le retard peut être de 0 (sans délai) jusqu'à plusieurs minutes. Ex: [Code A0 180] fixera le délai de sortie à 3min. Aucun délai de sortie pour A0 n'est compté lorsque l'alarme est activée via SMS mais la fonction Alarme est immédiatement activée.
Commande [Code Ad] renvois un SMS avec le délais actuels des entrées.
0=30 EXIT! 30s avant que l'alarme ne devienne active.
1=2 A1 A1 à A7 peuvent avoir d'autres noms. Voir E
2=6 A2 Changement à l'entrée fera envoyer un SMS d'alarme de N1.
3=8 A3 Délai est 8s. Alarme sera envoyé après 8 secondes, si A=On.
4=0 A4 Entrée désactivée. Parce que la temporisation est à 0.
5=32 A5 Envoie l'alarme SMS après 32s.
6=60 A6 Ce retard est en fait programmé à une minute.
7=1 A7 Mettre à 1 ou 2 si A7 et utilisées pour l'alarme SOS.
23:58 A=Off Horloge, alarme Off, On ou O+.
AC=No M0/9 Tension réseau, pas d'écoute, méssage d'état par appel (9).
Les deux dernieres lignes (également dans le message d'état, (status)) ne sont montrées que si la longueur du message (normalement à 160 caratères) le permet. Il s'ajit donc de modifier les mons que par des noms courts si les deux dernieres sont voulues...
Tout retard à 0 désactive l'entrée d'alarme correspondante. Commande [Code A?] répondra avec les infos sur la fonction alarme, [Code Ad] montre les temporisation de chaque entrée d'alarme et [Code s] entre autre, les niveaux d'entrée et si l''alarme et présentement active ou en vielle.
Eventuellement, A1 à A6 peut seulement faire envoyer un seul SMS aux N1 à N6 en cas d'alarme si le delai correspondant de A1 à A6 est fixé à 1. Programmez donc les delais temporisateurs de à A1 à A6 à plus de 1s, 2s ou plus sinon seulement le numéro correspondant sera alarmé si toutefois il est programmé dans la liste de numéros de N1, N3, N6 (à N40) (voir N).
La fonction SOS peut vous avertir par SMS. En effet, l'entrée A7 à la cosse C29 est une entrée d'urgence qui sera toujours envoyer un SOS par SMS, indépendament du mode veille ou actif. Un simple boutton pousoir ou un interrupteur marche/arrêt quelconque peut être connecté à cette entrée d'urgence. Donner l'entrée SOS A7 un délai court, 1 pas exemple pour un bouton poussoir ou 2 ou plus pour un interrupteur bi-stable (ou inverseur).
Dans le cas
d'un changement de niveau sur l'entrée A7 C29 mis à la
terre (GND)
ou déconnectée de GND, un SOS SMS est envoyé
à N1
et éventuelement aux numéros N2,N3,,, programmés
dans la liste. (voir N pour la programmation des numéros et D). Le SOS SMS message
peut être modifié à vos besoins comme: "Urgent!
appelez 123123456 immédiatement!" Voir E (SOS) pour modifier le SOS.
AnA Force une Alarme.
Quand l'alarme fonction est active, A=On ou A=O+, un test peut etre fait en envoyant [Code AnA] au contrôleur. Ce test simulera un changement à l'entrée n et un SMS d'alarme sera envoyé au numéro N1. n peut étre de 1 à 7.
Souvenons nous qu'un changement de niveau de une ou plusieurs entrées (causé par dis- ou connection à GND) provoquera une alarme si la fonctions n'est pas mis en veille par [Code A Off] ou arrêté par AE(A0).
AnA Force une Alarme.
Quand l'alarme fonction est active, A=On ou A=O+, un test peut etre fait en envoyant [Code AnA] au contrôleur. Ce test simulera un changement à l'entrée n et un SMS d'alarme sera envoyé au numéro N1. n peut étre de 1 à 7.
Souvenons nous qu'un changement de niveau de une ou plusieurs entrées (causé par dis- ou connection à GND) provoquera une alarme si la fonctions n'est pas mis en veille par [Code A Off] ou arrêté par AE(A0).
N Programmer les numéros (<40) ou envoyer les message d'alerte, d'Avertissement, de SOS et d'alarme*.
Commande
[Code N?] envoyée au
contrôleur répondra avec un
SMS qui vous rappellera ce que vous pouvez faire pour programmer les
numéros.
Au moins un numéro (mobile) doit être programmé à position N1. Dans de nombreux cas, N1 sera a qui le contrôleur envoie un SMS. Pour ajouter un numéro à la liste à la position x, il suffit d'envoyer la commande [Code Nx numero] ex: [0000 n1 06554422]. Jusqu'à 40 numéros peuvent être programmés.
[Code N1 0655520355 Nn 62654654 Nn 36546546 Nn 33123456 Nd] programmes plusieurs numéros en une fois. Nd (en option) permet de répondre avec la liste des numéros (juste) programmés. Pas d'espace dans les nombres (toujours un espace entre les commandes)! Les nx peuvent se trouver n'importe où dans la liste, les numéros à positions supérieur sont appelés en dernier.
*Les messages d'Alertes sont ceux envoyés d'office au numéro 1 en liste pour les fonctions T, V, R. Il ne font pas commuter de sortie, mais alerte seulement d'un dépassement de limite basse ou haute bottom/Top des paramètres choisis.
Les messages d'Avertissement sont eux optionellement envoyés par la fonction jonction, si voulu avec le paramêtre JS et par les paramètres < >. Ils notifient de l'action d'une Jonction qui peut éventuellement faire commuter une sortie.
La fonction Alarme envoie si A On ou O+ des messages d'Alarme.
Donc sans compter les messages d'états, de configuration et d'info qui sont reçus sur demande, on peut recevoir trois sortes de messages; Avertissement, Alerte et Alarme.
Au moins un numéro (mobile) doit être programmé à position N1. Dans de nombreux cas, N1 sera a qui le contrôleur envoie un SMS. Pour ajouter un numéro à la liste à la position x, il suffit d'envoyer la commande [Code Nx numero] ex: [0000 n1 06554422]. Jusqu'à 40 numéros peuvent être programmés.
[Code N1 0655520355 Nn 62654654 Nn 36546546 Nn 33123456 Nd] programmes plusieurs numéros en une fois. Nd (en option) permet de répondre avec la liste des numéros (juste) programmés. Pas d'espace dans les nombres (toujours un espace entre les commandes)! Les nx peuvent se trouver n'importe où dans la liste, les numéros à positions supérieur sont appelés en dernier.
*Les messages d'Alertes sont ceux envoyés d'office au numéro 1 en liste pour les fonctions T, V, R. Il ne font pas commuter de sortie, mais alerte seulement d'un dépassement de limite basse ou haute bottom/Top des paramètres choisis.
Les messages d'Avertissement sont eux optionellement envoyés par la fonction jonction, si voulu avec le paramêtre JS et par les paramètres < >. Ils notifient de l'action d'une Jonction qui peut éventuellement faire commuter une sortie.
La fonction Alarme envoie si A On ou O+ des messages d'Alarme.
Donc sans compter les messages d'états, de configuration et d'info qui sont reçus sur demande, on peut recevoir trois sortes de messages; Avertissement, Alerte et Alarme.
Nd Affiche les numéros programmés. list
[Code Nd] renverra un SMS affichant les numéros de la liste, de la position 1 jusqu'à complete SMS de 160 caratères).
1
061234567
2 +32541234
6 +33424555
10 00491245
20 Txtde15chrs
22 06123456
26 txt Memo (facultatif)
30 %Atcode (Possibe)
2 +32541234
6 +33424555
10 00491245
20 Txtde15chrs
22 06123456
26 txt Memo (facultatif)
30 %Atcode (Possibe)
Command
[Pw nd 12] va commencer de
position 12, ou au-dessus si aucun
numéro ne si trouve. Programmer un numéro à
n'importe quelle position changera un numéro si trouvant
déjà. Pour supprimer définitivement un
numéro de la liste, N6 par exemple, il suffit d'envoyer un [Code
N6K].
Toute courte note, ligne de texte de 15 caractères maximum peut-être écrite à n'importe quelle position et le texto sera également listé par [Pw nd]. Par exemple commande [Pw n20 TXT a 15 charac!] écrira "TXT a 15 charac!" à position 20. Ne simplement pas utiliser de chiffres 0-9 ou le signe + à la première position de ligne!
Quelque des positions réservées aux numéros 1-40 peuvent également être utilisés pour configurer le module radio gsm du contrôleur par "%ATcommand". Les commandes ne seront pas remplacé si commençant par le caractère %. Utilisez cette fonction qu'avec prudence parce que tout inadéquate AT instruction pourrait bloqué la radio GSM du contrôleur (nous consulter).
Toute courte note, ligne de texte de 15 caractères maximum peut-être écrite à n'importe quelle position et le texto sera également listé par [Pw nd]. Par exemple commande [Pw n20 TXT a 15 charac!] écrira "TXT a 15 charac!" à position 20. Ne simplement pas utiliser de chiffres 0-9 ou le signe + à la première position de ligne!
Quelque des positions réservées aux numéros 1-40 peuvent également être utilisés pour configurer le module radio gsm du contrôleur par "%ATcommand". Les commandes ne seront pas remplacé si commençant par le caractère %. Utilisez cette fonction qu'avec prudence parce que tout inadéquate AT instruction pourrait bloqué la radio GSM du contrôleur (nous consulter).
Les 3
sorties de puissance vous permettent à distance de conduire une
machine ou un équipement de haute puissance avec un simple SMS
de commande*. Les Sorties O1 et O2 sont
(Marche/Arrêt) et la sortie 3 (Marche/Arrêt/Marche). Les
trois sorties peuvent commuter jusqu'à 10A en 12, 24 ou 260VAC
(2500W). Soyez
réelement prudent lors du branchement des sorties qui doit
s'éffectuer hors tension!
Les sortie peuvent également être temporisées jusqu'à 65500 secondes (plus de 18Heures) ou simplement mise en marche avec [Code On] jusqu'à ce qu'une commande [Code Off] soit envoyée.
Un SMS de commande peut contenir plusieurs ordres; [Code o2 on 55 o3 OFF O1 On 5 s]. Le final s (option) force le contrôleur à renvoyer un SMS qui montrera le nouvel état des sorties y compris les temporisation éventuelles.Ceci par commande réussie et correctement orthographié.
Pour mettre en marche Sortie O1 pour 3 minutes, envoyer [Code O1 on 180], O2 pour 1 heure [Code O2 3600] ou bien ensemble [Code o1 on 180 o2 on 3600 s]
La sortie peut être donné un nom significatif comme POMPE, LAMP, MOTEUR ou autre... Vous pouvez éditer les sorties 1 à 3 comme souhaité. Donc, si le nom de la sortie O1 est changée en POMPE, commande [Code pompe on 600 s] mettra la pompe en marche pendant 10 minutes.(Voir E plus loing pour les noms de sortie et d'entrées).
SMS État affichera alors;
* DANGER:
La plus grande
prudence est recommandé même obligatoire avant de commuter
aveuglément toutes machines ou autre dispositif à
distance. Rien ne peut garantir que l'ordre de commutation arrivera
au contrôleur à temps (normalement aprés quelques
secondes) mais à l'encontre, arriver avec un certain retard
pour des raisons diverses comme surcharge, malfonction, réseau
GSM hors service ou pour raison
indéfinie. Par conséquent et toujours savoir ce qu'on
fait et toujours débrancher les sorties du module ou
l'alimentation électrique avant toute intervention ou maintenance sur
les appareils connectés.
Les sortie peuvent également être temporisées jusqu'à 65500 secondes (plus de 18Heures) ou simplement mise en marche avec [Code On] jusqu'à ce qu'une commande [Code Off] soit envoyée.
Un SMS de commande peut contenir plusieurs ordres; [Code o2 on 55 o3 OFF O1 On 5 s]. Le final s (option) force le contrôleur à renvoyer un SMS qui montrera le nouvel état des sorties y compris les temporisation éventuelles.Ceci par commande réussie et correctement orthographié.
Pour mettre en marche Sortie O1 pour 3 minutes, envoyer [Code O1 on 180], O2 pour 1 heure [Code O2 3600] ou bien ensemble [Code o1 on 180 o2 on 3600 s]
La sortie peut être donné un nom significatif comme POMPE, LAMP, MOTEUR ou autre... Vous pouvez éditer les sorties 1 à 3 comme souhaité. Donc, si le nom de la sortie O1 est changée en POMPE, commande [Code pompe on 600 s] mettra la pompe en marche pendant 10 minutes.(Voir E plus loing pour les noms de sortie et d'entrées).
SMS État affichera alors;
POMPE ON 600
O2 OFF
O3 OFF
etc ..
O2 OFF
O3 OFF
etc ..
Un seul SMS et jusqu'à 15
caractères peuvent être
utilisé pour renommer les entrées d'alarme A0 à
A6. Évitez si possible les espaces dans les noms de sortie pour
les rendre plus facile à épeler et choisissez des noms
courts et significatifs. Pour modifier l'entrée A2 en "Porte
Garrage", envoyer la commande [Code
EA2 Porte Garrage] au
contrôler. Une alarme à la porte du garrage vous envaira
le message d'alarme suivant par SMS;
Pour modifier le nom de l'entrées A3 en "Detecteur Cave" envoyez [Code EA3 Detecteur Cave] au contrôleur; Alarme à la cave (A3) envera ALARME DETECTEUR CAVE. Pour modifier A4 en "congelateur!" envoyer la commande [Code EA4 congélateur!] au contrôleur.
[Code EA0 DANGER] remplacera ALARME par DANGER dans les messages d'alarme. Tout nom, jusqu'à 15 caractères maximum. Le message SOS peut être renommé jusqu'à 60 caractères [Code EA7 Problèmes! Appelez-moi immédiatement au 065654254]
Les noms réels sont répertoriés dans le SMS temporisation. Donc, [Pw Ad] indique:
(SOS): Si A7 délai est de 1 ou 2, un message SOS jusqu'à 60 Chr est envoyé par un changement d'entrée A7. Toutefois, il est aussi possible de faire envoyer deux messages différents de 30 maxi chrs pour chaque changement de niveau distinctif de A7. Pour ce, modifier le message d'abord avec [Code EA7 texte jusqu'à 30 caratères!] pour le niveau GND, et [Code EA9 Jusqu'à 30 caratères!] pour le niveau haut de l'entrée A7. Mettre aussi le delai A7 à 3 par commande [Code A7 3 ad] Si A7 = 3, le premier message est envoyé au premier numéro N1 de la liste si l'entré A7 bascule du niveau Haut à Bas et le second au deuxième numéro N2 si le niveau change de Bas à Haut.
Pour renommer à nouveau l'entrée A2 par un AUTRE NOM on utilisera le numéro de l'entrée, 2 ici, et non pas l'alias. Donc [Code EA2 AUTRE NOM] remplacera PORTE GARRAGE par AUTRE NOM.
EO Editer le nom des sorties O1-O3. list
Pour donner le nom POMPE à la sortie O1, envoyer la commande [Code EO1 pompe] au contrôleur. Pour modifier la sortie O2 en "LAMPE", envoyer la commande [Code EO2 LAMPE] et pour O3 [Code EO3 ALIAS] Les noms réels de sortie sont répertoriés dans le message d'état [Code s] pour le contrôleur fait apparaître les noms de sortie.
L'alias doit être utilisé pour toute commande de commutation sur les sorties. Alors, choisissez des noms court, significatif, facile à se rappeler et à écrire pour les sorties. Pour allumer la "pompe" pendant 15 minutes et la "lampe" pendant 1 heure, envoyer la commande [Code pompe on 900 lampe on 3600]
Pour renommer à nouveau une sortie avec par exemple "MOTEUR", O1, 2 ou 3 doit être utilisé et non pas l'alias. Alors [Code EO1 Moteur] remplacera l´ancien nom de pompe par Moteur.
ALARME!
PORTE GARRAGE
Entrée A2 = Low(0) 0 = niveau bas = GND
Entrée A2 = Low(0) 0 = niveau bas = GND
Pour modifier le nom de l'entrées A3 en "Detecteur Cave" envoyez [Code EA3 Detecteur Cave] au contrôleur; Alarme à la cave (A3) envera ALARME DETECTEUR CAVE. Pour modifier A4 en "congelateur!" envoyer la commande [Code EA4 congélateur!] au contrôleur.
[Code EA0 DANGER] remplacera ALARME par DANGER dans les messages d'alarme. Tout nom, jusqu'à 15 caractères maximum. Le message SOS peut être renommé jusqu'à 60 caractères [Code EA7 Problèmes! Appelez-moi immédiatement au 065654254]
Les noms réels sont répertoriés dans le SMS temporisation. Donc, [Pw Ad] indique:
0
= 80 EXIT!
1 = 20 A1
2 = 50 PORTE GARRAGE
3 = 4 DETECTEUR CAVE
4 = 8 CONGELATEUR!
5 = 32 A5
6 = 64 A6
7 = 1 Problèmes! Appe... Utilisez A7A pour voir le message SOS.
1 = 20 A1
2 = 50 PORTE GARRAGE
3 = 4 DETECTEUR CAVE
4 = 8 CONGELATEUR!
5 = 32 A5
6 = 64 A6
7 = 1 Problèmes! Appe... Utilisez A7A pour voir le message SOS.
(SOS): Si A7 délai est de 1 ou 2, un message SOS jusqu'à 60 Chr est envoyé par un changement d'entrée A7. Toutefois, il est aussi possible de faire envoyer deux messages différents de 30 maxi chrs pour chaque changement de niveau distinctif de A7. Pour ce, modifier le message d'abord avec [Code EA7 texte jusqu'à 30 caratères!] pour le niveau GND, et [Code EA9 Jusqu'à 30 caratères!] pour le niveau haut de l'entrée A7. Mettre aussi le delai A7 à 3 par commande [Code A7 3 ad] Si A7 = 3, le premier message est envoyé au premier numéro N1 de la liste si l'entré A7 bascule du niveau Haut à Bas et le second au deuxième numéro N2 si le niveau change de Bas à Haut.
Pour renommer à nouveau l'entrée A2 par un AUTRE NOM on utilisera le numéro de l'entrée, 2 ici, et non pas l'alias. Donc [Code EA2 AUTRE NOM] remplacera PORTE GARRAGE par AUTRE NOM.
EO Editer le nom des sorties O1-O3. list
Pour donner le nom POMPE à la sortie O1, envoyer la commande [Code EO1 pompe] au contrôleur. Pour modifier la sortie O2 en "LAMPE", envoyer la commande [Code EO2 LAMPE] et pour O3 [Code EO3 ALIAS] Les noms réels de sortie sont répertoriés dans le message d'état [Code s] pour le contrôleur fait apparaître les noms de sortie.
POMPE
OFF
LAMPE ON 320
ALIAS OFF
etc .......
LAMPE ON 320
ALIAS OFF
etc .......
L'alias doit être utilisé pour toute commande de commutation sur les sorties. Alors, choisissez des noms court, significatif, facile à se rappeler et à écrire pour les sorties. Pour allumer la "pompe" pendant 15 minutes et la "lampe" pendant 1 heure, envoyer la commande [Code pompe on 900 lampe on 3600]
Pour renommer à nouveau une sortie avec par exemple "MOTEUR", O1, 2 ou 3 doit être utilisé et non pas l'alias. Alors [Code EO1 Moteur] remplacera l´ancien nom de pompe par Moteur.
Le
microphone (fourni) peut être connectée aux bornes 34
(négatif, noir), 35 (positive, rouge). Envoyez [Code M3] au
contrôleur pour commencer. Ceci fait appellez ensuite normalement
le numéro de la carte SIM et après 3 sonneries, vous
serez capable d'écouter à distance ce qui se passe aus
alentours du contrôleur. Les valeurs de 1 à 5 sont
valables, mais configurez plutôt à 2 ou 3.
Simplement raccrochez pour terminer l'appel, appeler une autre fois ou désactiver la fonction en envoyant [Code M0] (ou M9) lorsque vous avez terminé, car la carte SIM peut être appelé de n'importe où par n'importe qui d'autre. Un petit haut-parleur de 16 à 50 ohms 0.5W peut également être branché à C32 C33 pour audio duplex. Ne pas installer le haut-parleur à côté du micro et installez l'antenne aussi loin que possible du microphone.
[Code M9] fait le module renvoyer un message d'états (status) en cas d'appel normal au numéro de la carte SIM du contrôleur. Le message est envoyé au premier numéro de la liste, position 1, après deux sonneries. L'appel peut être résilié (déconnecter) quand le troisième ton de sonnette se fait entendre.
Simplement raccrochez pour terminer l'appel, appeler une autre fois ou désactiver la fonction en envoyant [Code M0] (ou M9) lorsque vous avez terminé, car la carte SIM peut être appelé de n'importe où par n'importe qui d'autre. Un petit haut-parleur de 16 à 50 ohms 0.5W peut également être branché à C32 C33 pour audio duplex. Ne pas installer le haut-parleur à côté du micro et installez l'antenne aussi loin que possible du microphone.
[Code M9] fait le module renvoyer un message d'états (status) en cas d'appel normal au numéro de la carte SIM du contrôleur. Le message est envoyé au premier numéro de la liste, position 1, après deux sonneries. L'appel peut être résilié (déconnecter) quand le troisième ton de sonnette se fait entendre.
Le Mot de passe de début
(Code) est 0000. Pour le modifier,
envoyer la commande [vieucode P(nouveaucode)].
Pour le changer en ABC envoyer [0000 P(ABC)] ou ensuite changer ce nouveau code par un autre, 1+2=3 par exemple, envoyer [ABC P(1+2=3)]
Le code est de 3 à 7 caractères ou chiffres maximum, sensible aux mini-majuscules et ne doit pas inclure d'espace. Choisissez le aussi court que faire pour rendre les commandes rapides et faciles. Si le Code est perdu ou oublié, déconnecter l'alimentation du contrôleur, connecter C0 à C1 et remettre le contrôleur sous tension à nouveau. Les réglages sont restaurés à leur valeur standard de début (voir F?), et le mot de passe redeviendra 0000. Ne pas oublier de débrancher C0 de C1 après au moins 1 minute. CO-C1 sont cosses C22 et C1 C23.
Pour le changer en ABC envoyer [0000 P(ABC)] ou ensuite changer ce nouveau code par un autre, 1+2=3 par exemple, envoyer [ABC P(1+2=3)]
Le code est de 3 à 7 caractères ou chiffres maximum, sensible aux mini-majuscules et ne doit pas inclure d'espace. Choisissez le aussi court que faire pour rendre les commandes rapides et faciles. Si le Code est perdu ou oublié, déconnecter l'alimentation du contrôleur, connecter C0 à C1 et remettre le contrôleur sous tension à nouveau. Les réglages sont restaurés à leur valeur standard de début (voir F?), et le mot de passe redeviendra 0000. Ne pas oublier de débrancher C0 de C1 après au moins 1 minute. CO-C1 sont cosses C22 et C1 C23.
En cas de
probléme majeur, la configuration du module radio (ce
qui connect le contrôleur aux réseaux GSM) et les
paramétres programmés au contrôleur même
peuvent être remis à leur valeur primaire de
départ. Envoyer
[Code FSR] au contrôleur recharge les valeur initiales. Le module
peut alors être reprogrammé à besoin aprés
avoir attendu environ 40s. Le Code est remis à 0000 (4 x
zéro) après l'usage de Fsr. La liste des numéros
et les noms d'entrées et de sortie sont à revoir. (voir
N? Ad et E?)
[Code Fz] initialise seulement le contrôleur+radio sans changement des paramètres ou du code. Ceci correspond mais à distance, à la mise sous tension du module. Fz est à utiliser si l'on juge ou soupsonne une éventuelle malfonction du programme. Par défaut, un SMS est envoyé au numéro N1 de liste pour notifier toute réinitialisation.
[Code F?] donne les détails de la fonction. La fonction F? indique le nombre d'initialisation et de restauration des paramètres, la version et le nombre de reconnection automatiques aux reseaux GSM due principalement à une perte ou anomalie de connection à celui-ci.
[Code Fz] initialise seulement le contrôleur+radio sans changement des paramètres ou du code. Ceci correspond mais à distance, à la mise sous tension du module. Fz est à utiliser si l'on juge ou soupsonne une éventuelle malfonction du programme. Par défaut, un SMS est envoyé au numéro N1 de liste pour notifier toute réinitialisation.
[Code F?] donne les détails de la fonction. La fonction F? indique le nombre d'initialisation et de restauration des paramètres, la version et le nombre de reconnection automatiques aux reseaux GSM due principalement à une perte ou anomalie de connection à celui-ci.
H H:M setting for time related functions. [Code h?] will reply with the H , H- , H+ and Hc actual settings.
Pour régler l'horloge
logitielle et RTC(a.p. de version V8.4-11)
du contrôleur à 14:49 envoyer;
[Code H 14:49] Cette horloge
logicielle, est nécessaire pour les
paramètres Hn et Hd de
la fonction thermostatique, la Junction JH et les fonctions Hs.
L'horloge indique également les éventuelles réinitialisation inattendues du contrôleur, car elle redémarre toujours à zéro lorsque le module est réalimenté ou après les commandes FSR ou Fz. Par défaut et pour contrôle, un SMS d'état est envoyé au numéro N1 cinq minutes aprés initialisation.
Après l'envoi de ce message d'états, qui indique alors l'heure 00:05, l'horloge se synchronisera et se mettre donc à l'heure avec la RTC, si Hc est à 0.
L'horloge RTC est alimentée par les deux sources Bat(18) et adapteur(19) et se déregle par coupure de courant totale. Elle se remetra à l'heure également par la même commande [Code H HH:MM]
L'horloge peut aussi être réglée (remise à l' heure) avant ou aprés toute commande, comme en exemple; [Code H 12 14 O1 Off N4 04504504 s]
Hc est un paramètre de correction d'horloge qui peut être utilisé (s'il n'est pas 0) pour régler l'horloge logiciel (la RTC n'étant alors pas utilisée). Si vous pensez que l'horloge est trop rapide avec 3s par jour envoyer [Code Hc -3] et si elle est trop lente de 4, [Code Hc 4] .
Laisser Hc à 0 (recommandé) synchronise l'horloge logicielle à l'horloge physique RTC interne qui ne nécessite pas de corrections.
[Code Hs 12:15 H?] force l' envoie d'un SMS d'état à N1, chaque jour, à 12:15. Ceci peut donner un contrôle de plus du système. La commande [Code Hs 0:0] arrête la fonction.
[Code *$ 7200] au contrôleur le force à envoyer un SMS d'état au numéro N1 une fois toute les 2 heures (voir *$)
L'horloge indique également les éventuelles réinitialisation inattendues du contrôleur, car elle redémarre toujours à zéro lorsque le module est réalimenté ou après les commandes FSR ou Fz. Par défaut et pour contrôle, un SMS d'état est envoyé au numéro N1 cinq minutes aprés initialisation.
Après l'envoi de ce message d'états, qui indique alors l'heure 00:05, l'horloge se synchronisera et se mettre donc à l'heure avec la RTC, si Hc est à 0.
L'horloge RTC est alimentée par les deux sources Bat(18) et adapteur(19) et se déregle par coupure de courant totale. Elle se remetra à l'heure également par la même commande [Code H HH:MM]
L'horloge peut aussi être réglée (remise à l' heure) avant ou aprés toute commande, comme en exemple; [Code H 12 14 O1 Off N4 04504504 s]
Hc est un paramètre de correction d'horloge qui peut être utilisé (s'il n'est pas 0) pour régler l'horloge logiciel (la RTC n'étant alors pas utilisée). Si vous pensez que l'horloge est trop rapide avec 3s par jour envoyer [Code Hc -3] et si elle est trop lente de 4, [Code Hc 4] .
Laisser Hc à 0 (recommandé) synchronise l'horloge logicielle à l'horloge physique RTC interne qui ne nécessite pas de corrections.
[Code Hs 12:15 H?] force l' envoie d'un SMS d'état à N1, chaque jour, à 12:15. Ceci peut donner un contrôle de plus du système. La commande [Code Hs 0:0] arrête la fonction.
[Code *$ 7200] au contrôleur le force à envoyer un SMS d'état au numéro N1 une fois toute les 2 heures (voir *$)
Fonctions
spéciales
& Paramètres: Ces fonctions et
paramètres sont
disponibles mais ne sont pas vraiment nécessaires pour une
utilisation normale de l'alarme et de la radiocommande du
contrôleur. Donc ignorer les si vous n'utilisez pas les fonctions
suivantes.
Nous consulter pour le GAR PC programme qui donne contrôle à partir du clavier et simule le traffique SMS. Il permet en plus la configuration rapide de plusieurs contrôleurs ainsi que la mise à jour du logiciel de commande.
Nous consulter pour le GAR PC programme qui donne contrôle à partir du clavier et simule le traffique SMS. Il permet en plus la configuration rapide de plusieurs contrôleurs ainsi que la mise à jour du logiciel de commande.
Cliquer ici pour retourner à la
liste des
fonctions du haut.
Le
paramètre Dial dit à combien de numéros, à
partir de N1, les SMS de SOS et d'alarme seront envoyés. Aucun
SOS ou Alarme SMS vous sera envoyé si les paramètres ou
un des deux correspondants ont la valeur 0.
Commande [Code D 2 5 d?] Forcera le contrôleur à envoyer un message SOS (déclenché par l'entrée SOS A7) au 2 premiers numéros trouvés dans la liste et un message d'alarme (déclenché par les entrées A1 à A6) aux 5 premiers numéros trouvés dans la même liste. La liste des numéros et programmée par la fontion "N" trouvée plus haut (voir 0000 N?). Les numéros de position inférieure seront servi les premiers.
Commande [Code D 2 5 d?] Forcera le contrôleur à envoyer un message SOS (déclenché par l'entrée SOS A7) au 2 premiers numéros trouvés dans la liste et un message d'alarme (déclenché par les entrées A1 à A6) aux 5 premiers numéros trouvés dans la même liste. La liste des numéros et programmée par la fontion "N" trouvée plus haut (voir 0000 N?). Les numéros de position inférieure seront servi les premiers.
La sortie O3 peut
être utilisé comme un temporisateur
à d'intervalle allant jusqu'à 65500 secondes (> 18H).
[Code I3 40 3600] met en marche
la sortie O3 pendant 40 secondes,
l'arrête, attend 3600 (1H) et la remet en marche à nouveau
pour 40s. Ce ainsi de suite, jusqu'à ce que la commande [Code I3
0] ou que d'autres valeurs d'intervalle soient envoyées
au
contrôleur.
La sortie O3 est sur les bornes 5 et 6 ou 7. La fonction Intervalle fonctionne dans les deux modes, alarme On ou Off. Le temporisateur à Intervalles commute la sortie O3 à un delai definie alors que JH ci-dessou commute à une heure definie.
Cette fonction n'est pas présente sur tous les modèles. [Code I?] au contrôleur répondra si inclue.
La sortie O3 est sur les bornes 5 et 6 ou 7. La fonction Intervalle fonctionne dans les deux modes, alarme On ou Off. Le temporisateur à Intervalles commute la sortie O3 à un delai definie alors que JH ci-dessou commute à une heure definie.
Cette fonction n'est pas présente sur tous les modèles. [Code I?] au contrôleur répondra si inclue.
J Junctions fonctions J1 A1-O1 , J2 A2-O2, JV-O1, JT-O2, JH, JA [Code j?] montre les jonctions actives.
Les sorties O1 et O2, peuvent
être automatiquement
commutées par les entrées A1 et A2 en temps ou par niveau
(Level) et fontionnes indépendament du mode de l'alarme A=On ou
A=Off.
J1 Programmer la Jonction entre l'entrée A1 et la sortie O1 peut se faire par l'envoi de la commande [Code J1 32]
Changement de niveau de hant (déconnecté) à GND de l'entrée A1 fera immédiatement connecter la sortie O1 pour 32 secondes et l'éteindre aprés ce delai. Entrée A1 devra retourner au niveau haut avant qu'elle puisse commander la sortie O1 une nouvelle fois. Le delai de Jonction ici de 32s peut etre assigné de 2 à 65500s (>18H). [Code J1 0] supprime la jonction A1-O1.
- Une Jonction par niveau de l'entrée et de sortie O1 peut être éffectuée par l'envoi de commande [Code J1 1]
Une misse de l'entrée A1 à GND (terre) fera connecter la sortie O1 aprés le delay assigne à A1 et l'éteindra des que A1 redevient déconnecté. Donc, si l'entrée est au niveau haut (déconnectée) la sortie sera également déconnectée. Si J1 = 10 l'entrée A1 devra rester à GND sans interruption pour 10s pour faire enclencher la sortie O1. [Code J1 0] supprime la jonction A1-O1. La fonction JV plus bas qui utilise également O1 à priorité et supprime la fonction J1 (utiliser J2 si nécessaire).
J2 Tous de mêmes pour J2 qui connectent virtuellement A2 à O2. Aucun message n'est envoyé à cause de jonction J1 ou J2 vu que J1 ou 2 superieur à 0 supprime l'entrée alarme correspondante. Néanmoins Js peut forcer un message d'état quand les sorties sont comuntées par J1 et J2. La fonction JT plus bas qui utilise aussi O2 à priorité et supprime la fonction J2 (utiliser J1 si nécessaire).
JV Alors que la fonction V < > envoie tout simplement un message avertissant du dépassement des limites de tension V < > la fonction JV va établir la jonction avec le voltmètre cosse C24 et la sortie O1, cosse C1+C2.
Si activé par [Code JV 1] et que les limites de tension sont programmés par example à V <11.1 >14.5, avec la commande [0000 V 11.1 14.5] la sortie O1 sera automatiquement mise en marche et s'arrêtée lorsque la tension deviendra inférieur à 11.1 et supérieure à 14.5 volts. Cette jonction peut donner un contrôle de charge simple mais éffectif sur la sortie O1 qui est équipé d'un relais de 10A. La fonction JV à plus de 0 supprime les messages d'avertissement V < > mais un message d'Alerte peut étre envoyé par JS (voir plus bas). [Code JV 0] supprime la jonction JV et active de nouveau les messages d'Avertissement de limite de tension inférieur ou supérieur V < > ainsi que la jonction J1. (voir aussi V?).
A partir de la version V1.1.13 un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres Vb et Vt qui sont indépendant du niveau de comutation de JV (définit par V < >). Il et donc avisé de les utiliser comme Alerte dans le cas que le tension V continue de descendre ou de monter au delas des valeurs < V >.
exemple: Pour une régulation de charge par JV (sur O1) de 11.5 à 14 volt par un chargeur de batterie, on pourra programmer Vb à 11 et Vt à 14.5.
La commande [Code V 11 14 JV 1 JB 11 JT 14.5] au contrôleur peut programmer tous les paramêtres en une fois. Une alerte pourra alors indiquer une anomalie du chargeur ou de coupure de tension comme AC=NO aux status. Biensur toujours contrôler si la programmation à été effectuée par, en l'occurence, commande S ou J? et V?
JT Alors que la fonction T < > envoie tout simplement un message avertissant du dépassement des limites de tension T < > la fonction JT va établir la jonction avec avec le thermomètre (C25, 26,27) et la sortie O2, aux cosses C3+C4.
Si JT est activée par la commande [Code JT 1] et que les limites de température sont programmées par [Code T <18.5 >19.5] la sortie O2 sera automatiquement mise en contact (en marche) si la température descend en dessous de 18,5 et sera liberée (déconnectée) lorsque la température deviendra supérieure à 19,5.
La Jonction JT donne un régulateur de température simple avec la sortie O2 (relais de 10A). La fonction supprime les messages d'avertissement T < > mais un message d'Alerte pour étre envoyé par JS (plus bas). [Code JT 0] supprime la jonction et rétablie de nouveau les messages d'avertissement de limite de température inférieur ou supérieur définis par T < > ainsi que la fontion J2 (voir T?).
A partir de la version V1.1.13 (maintenant délivré) un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres Tb et Tt qui sont indépendant du niveau de comutation de JT (définit par T < >). Il et donc avisé de les utiliser comme alerte dans le cas que le température T continue de descendre ou de monter au delas des valeurs < T >.
exemple: Pour une régulation de chauffage par JT (sur O2) de 18 à 20 degrés par un chauffage quelconque, on pourra programmer Tb à 10 et Tt à 25 ou plus.
La commande [Code T 18 20 JT 1 TB 10 TT 25] au contrôleur peut programmer tous les paramêtres en une fois. Une alerte pourra alors indiquer une anomalie du chauffage ou de coupure de tension (AC=NO) ou encore un défaut de carburant. Biensur ici encore toujours contrôler si la programmation à été effectuée par, en l'occurence, commande S ou J? et T?
Commande [Code JH 1] établira une jonction horaire entre l'horloge du contrôleur et sa sortie O3.
Ce avec les paramètres Hn et Hd. La sortie O3 est connecté à Hn et arrété à Hd. Ces deux paramètres sont également utilisés par la fonction thermostatique (voir plus bas). La sortie O3 est aux cosses C5, C6 et C7.
Si voulue, deux paramètres supplémentaires Hy et Hz donne un second temps de temporisation pour O3. La commande [Code JH 2 Hy 10:55 Hz 16 00] mettra O3 en marche à 10H55 et l'arrêtera à 16H00. Pour plus de flexibilité d'utilisation la Jonction H à 3 [Code JH 3] tiendra compte de Hn, Hd, Hy et Hz.
Donc JH à 1 commute seulement à Hn et Hd, JH à 2 seulement à Hy et Hz et JH à 3 avec les quartre paramètres qui sont affichés par la l'envoi de la commande [Code H?] au contrôleur qui répond avec la valeur des paramétres horaires.
Commande [Code JA 1] connectera automatiquement la sortie O3 quand l'alarme ira de OFF à ON et O+ et l'arrêtera de ON ou O+ à OFF.Cela peut être nécessaire si un périphérique (lampe, cammera ou autre) doit être activé en fonction du mode d'alarme. JA 1 n'active pas la Js 16 voir en dessous à Js.
JA à plus de 1 de 2 à 250 secondes fera connecter la sortie O3 pour le temps donné quand une alarme se produit. Donc une sirène d'alarme, lampes ou autre peuvent y être connectés. [Code JA 0] supprime la jonction et JA >1 n'active pas la sortie O3 si le delay de l'entré correspondente A1 à A6 est programmé à 0 (voir Ad).
La jonction JS à également besoin d'un numéro programmé à N1 dans la liste (voir N?).
Utilisez des délais suffisament long pour J1 et 2 en mode temporisé >1 en conjonction avec JS sinon un nombre important de SMS pourra étre envoyés à cause de la commutation fréquentes des sorties.
Ces Jonctions sont des jonction logiciel et non pas physique. Toutes les Jonctions peuvent être annulées par commande [Code Jn 0] ou toutes en une fois par [Code J1 0 J2 0 Jv 0 jt 0 Jh 0 Ja 0 Js 0 J?]
J1 Programmer la Jonction entre l'entrée A1 et la sortie O1 peut se faire par l'envoi de la commande [Code J1 32]
Changement de niveau de hant (déconnecté) à GND de l'entrée A1 fera immédiatement connecter la sortie O1 pour 32 secondes et l'éteindre aprés ce delai. Entrée A1 devra retourner au niveau haut avant qu'elle puisse commander la sortie O1 une nouvelle fois. Le delai de Jonction ici de 32s peut etre assigné de 2 à 65500s (>18H). [Code J1 0] supprime la jonction A1-O1.
- Une Jonction par niveau de l'entrée et de sortie O1 peut être éffectuée par l'envoi de commande [Code J1 1]
Une misse de l'entrée A1 à GND (terre) fera connecter la sortie O1 aprés le delay assigne à A1 et l'éteindra des que A1 redevient déconnecté. Donc, si l'entrée est au niveau haut (déconnectée) la sortie sera également déconnectée. Si J1 = 10 l'entrée A1 devra rester à GND sans interruption pour 10s pour faire enclencher la sortie O1. [Code J1 0] supprime la jonction A1-O1. La fonction JV plus bas qui utilise également O1 à priorité et supprime la fonction J1 (utiliser J2 si nécessaire).
J2 Tous de mêmes pour J2 qui connectent virtuellement A2 à O2. Aucun message n'est envoyé à cause de jonction J1 ou J2 vu que J1 ou 2 superieur à 0 supprime l'entrée alarme correspondante. Néanmoins Js peut forcer un message d'état quand les sorties sont comuntées par J1 et J2. La fonction JT plus bas qui utilise aussi O2 à priorité et supprime la fonction J2 (utiliser J1 si nécessaire).
JV Alors que la fonction V < > envoie tout simplement un message avertissant du dépassement des limites de tension V < > la fonction JV va établir la jonction avec le voltmètre cosse C24 et la sortie O1, cosse C1+C2.
Si activé par [Code JV 1] et que les limites de tension sont programmés par example à V <11.1 >14.5, avec la commande [0000 V 11.1 14.5] la sortie O1 sera automatiquement mise en marche et s'arrêtée lorsque la tension deviendra inférieur à 11.1 et supérieure à 14.5 volts. Cette jonction peut donner un contrôle de charge simple mais éffectif sur la sortie O1 qui est équipé d'un relais de 10A. La fonction JV à plus de 0 supprime les messages d'avertissement V < > mais un message d'Alerte peut étre envoyé par JS (voir plus bas). [Code JV 0] supprime la jonction JV et active de nouveau les messages d'Avertissement de limite de tension inférieur ou supérieur V < > ainsi que la jonction J1. (voir aussi V?).
A partir de la version V1.1.13 un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres Vb et Vt qui sont indépendant du niveau de comutation de JV (définit par V < >). Il et donc avisé de les utiliser comme Alerte dans le cas que le tension V continue de descendre ou de monter au delas des valeurs < V >.
exemple: Pour une régulation de charge par JV (sur O1) de 11.5 à 14 volt par un chargeur de batterie, on pourra programmer Vb à 11 et Vt à 14.5.
La commande [Code V 11 14 JV 1 JB 11 JT 14.5] au contrôleur peut programmer tous les paramêtres en une fois. Une alerte pourra alors indiquer une anomalie du chargeur ou de coupure de tension comme AC=NO aux status. Biensur toujours contrôler si la programmation à été effectuée par, en l'occurence, commande S ou J? et V?
JT Alors que la fonction T < > envoie tout simplement un message avertissant du dépassement des limites de tension T < > la fonction JT va établir la jonction avec avec le thermomètre (C25, 26,27) et la sortie O2, aux cosses C3+C4.
Si JT est activée par la commande [Code JT 1] et que les limites de température sont programmées par [Code T <18.5 >19.5] la sortie O2 sera automatiquement mise en contact (en marche) si la température descend en dessous de 18,5 et sera liberée (déconnectée) lorsque la température deviendra supérieure à 19,5.
La Jonction JT donne un régulateur de température simple avec la sortie O2 (relais de 10A). La fonction supprime les messages d'avertissement T < > mais un message d'Alerte pour étre envoyé par JS (plus bas). [Code JT 0] supprime la jonction et rétablie de nouveau les messages d'avertissement de limite de température inférieur ou supérieur définis par T < > ainsi que la fontion J2 (voir T?).
A partir de la version V1.1.13 (maintenant délivré) un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres Tb et Tt qui sont indépendant du niveau de comutation de JT (définit par T < >). Il et donc avisé de les utiliser comme alerte dans le cas que le température T continue de descendre ou de monter au delas des valeurs < T >.
exemple: Pour une régulation de chauffage par JT (sur O2) de 18 à 20 degrés par un chauffage quelconque, on pourra programmer Tb à 10 et Tt à 25 ou plus.
La commande [Code T 18 20 JT 1 TB 10 TT 25] au contrôleur peut programmer tous les paramêtres en une fois. Une alerte pourra alors indiquer une anomalie du chauffage ou de coupure de tension (AC=NO) ou encore un défaut de carburant. Biensur ici encore toujours contrôler si la programmation à été effectuée par, en l'occurence, commande S ou J? et T?
Commande [Code JH 1] établira une jonction horaire entre l'horloge du contrôleur et sa sortie O3.
Ce avec les paramètres Hn et Hd. La sortie O3 est connecté à Hn et arrété à Hd. Ces deux paramètres sont également utilisés par la fonction thermostatique (voir plus bas). La sortie O3 est aux cosses C5, C6 et C7.
Si voulue, deux paramètres supplémentaires Hy et Hz donne un second temps de temporisation pour O3. La commande [Code JH 2 Hy 10:55 Hz 16 00] mettra O3 en marche à 10H55 et l'arrêtera à 16H00. Pour plus de flexibilité d'utilisation la Jonction H à 3 [Code JH 3] tiendra compte de Hn, Hd, Hy et Hz.
Donc JH à 1 commute seulement à Hn et Hd, JH à 2 seulement à Hy et Hz et JH à 3 avec les quartre paramètres qui sont affichés par la l'envoi de la commande [Code H?] au contrôleur qui répond avec la valeur des paramétres horaires.
Commande [Code JA 1] connectera automatiquement la sortie O3 quand l'alarme ira de OFF à ON et O+ et l'arrêtera de ON ou O+ à OFF.Cela peut être nécessaire si un périphérique (lampe, cammera ou autre) doit être activé en fonction du mode d'alarme. JA 1 n'active pas la Js 16 voir en dessous à Js.
JA à plus de 1 de 2 à 250 secondes fera connecter la sortie O3 pour le temps donné quand une alarme se produit. Donc une sirène d'alarme, lampes ou autre peuvent y être connectés. [Code JA 0] supprime la jonction et JA >1 n'active pas la sortie O3 si le delay de l'entré correspondente A1 à A6 est programmé à 0 (voir Ad).
JS
force un SMS d'état/Status à
N1 quand les jonctions J1, J2,
JV, JT sont actives.
1 fait envoyer un SMS d'état quand J1 commute la sortie O1. [Code Js 1]
2 fait envoyer un SMS d'état quand J2 commute la sortie O3. [Code Js 2]
4 fait envoyer un SMS d'état quand JV commute la sortie O1. [Code Js 4]
4 supprimé à partir de V1.1.13 de 2013. Voir paramètres Bottom/Top plus effectif à V?
8 fait envoyer un SMS d'état quand JT commute la sortie O2. [Code Js 8]
8 supprimé à partir de V1.1.13 de 2013. Voir paramètres Bottom/Top plus effectif à T?
16 fait envoyer un SMS d'état pour confirmer l' arrêt de la sortie O3. [Code Js 16]
Les combinations sont possible, donc pour J2 et JV ensemble, donc l' addition de 2+4 [Code Js 6 j?]
1 fait envoyer un SMS d'état quand J1 commute la sortie O1. [Code Js 1]
2 fait envoyer un SMS d'état quand J2 commute la sortie O3. [Code Js 2]
4 fait envoyer un SMS d'état quand JV commute la sortie O1. [Code Js 4]
4 supprimé à partir de V1.1.13 de 2013. Voir paramètres Bottom/Top plus effectif à V?
8 fait envoyer un SMS d'état quand JT commute la sortie O2. [Code Js 8]
8 supprimé à partir de V1.1.13 de 2013. Voir paramètres Bottom/Top plus effectif à T?
16 fait envoyer un SMS d'état pour confirmer l' arrêt de la sortie O3. [Code Js 16]
Les combinations sont possible, donc pour J2 et JV ensemble, donc l' addition de 2+4 [Code Js 6 j?]
La jonction JS à également besoin d'un numéro programmé à N1 dans la liste (voir N?).
Utilisez des délais suffisament long pour J1 et 2 en mode temporisé >1 en conjonction avec JS sinon un nombre important de SMS pourra étre envoyés à cause de la commutation fréquentes des sorties.
Ces Jonctions sont des jonction logiciel et non pas physique. Toutes les Jonctions peuvent être annulées par commande [Code Jn 0] ou toutes en une fois par [Code J1 0 J2 0 Jv 0 jt 0 Jh 0 Ja 0 Js 0 J?]
Comme demandé et à
partir de la version V1.1.13
(le modèle actuellement délivré, Code F? montre la version) Cp0 et Cp1 donnent une impulsion
positive de 4,7 Volt ou sinon repose au niveau GND (ceci à
±5mA aux deux niveaux). La commande est simplifiée par [Code Cp0] ou [Code cp1]. les deux
entrées/sorties peuvent comme avant faire recouvrir le code
à 0000. Les deux sorties Ox et Oy sont supprimées
à partir de la Version V1.1.13.
Commande [Code CP0 L] au contrôleur met CP0 (borne C22) à la masse pendant 500ms (lire une demi-seconde) avant de la remettre au niveau haut de nouveau. Commande [Code CP1 L] fera de même avec CP1 sur la borne C23.
Commande [Code CPX L] ou [Code CPX H] commute la sortie (interne) optionnelle OX à GND, Bas niveau ou Haut. Cette sortie doit être spécialement câblée (par un spécialiste pour éviter tout dommage) avant utilisation.
Les niveaux de tension sur CP0, CP1 et Ox sont de 0 volt (bas) ou de 4 Volt (Haut). Il ne faut absolument pas appliquer de tension exterieur sur ces sorties sous peine de mettre le contrôleur hors service (tout comme la garantie).
Commande [Code CP0 L] au contrôleur met CP0 (borne C22) à la masse pendant 500ms (lire une demi-seconde) avant de la remettre au niveau haut de nouveau. Commande [Code CP1 L] fera de même avec CP1 sur la borne C23.
Commande [Code CPX L] ou [Code CPX H] commute la sortie (interne) optionnelle OX à GND, Bas niveau ou Haut. Cette sortie doit être spécialement câblée (par un spécialiste pour éviter tout dommage) avant utilisation.
Les niveaux de tension sur CP0, CP1 et Ox sont de 0 volt (bas) ou de 4 Volt (Haut). Il ne faut absolument pas appliquer de tension exterieur sur ces sorties sous peine de mettre le contrôleur hors service (tout comme la garantie).
La fonction thermomètre peut
vous envoyer un message d'Avertissement
si la température devient inférieur ou supérieur
aux limites
programmées.
Pour recevoir un avertissement si la température descend en dessous de 18,4 ou monte au-dessus de 19,8 degrés Celsius, envoyer simplement la commande [Code T 18.4 19.5] au contrôleur. Le message sera envoyé au premier numéro dans la liste, N1;
La sonde du thermomètre livré standard peut mesurer de 0 à 100 degrées Celsius. Le capteur optionnel peut lire de -40° à 80°. Le capteur standard sera enfiché sur le haut du contrôleur à terminal à C25, C26 et C27. Pour le capteur optionnel avec fils de ralongement (on peut aussi ralonger le capteur standard), branchez les trois fils conducteurs avec Marron sur la cosse C25, Blanc sur C26 et Vert sur la borne C27. Ceci sans erreur.
Le capteur de température peut être compensée par une valeur positive ou négative (par défaut 0 vue que le capteur standard est étaloné). Donc, si on juge que le capteur indique 0,6° trop faible, envoyer la commande [Code To 0.6]. Si 0.4° trop élevée (à cause de la chaleur dégagée par le contrôleur ou il est enfiché!), [Code To -0.4]. La valeur de l'offset est inclue dans la réponse de [Code T?] qui donne les renseigement récapitulatifs de la fonction (T)empérature.
La Jonction JT peut être configuré pour par exemple contrôler automatiquement un chauffage (voir JT) sur la sortie O2. Pour une fonction de chauffage plus complète, voir plus bas les détails de la fonction Thermostatique “Fonction Thermostatique”.
A partir de la version V1.1.13 (le modèle actuellement délivré) un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres TB et TT qui sont indépendant du niveau de comutation définit par T < >). Il et donc avisé de les utiliser comme alerte dans le cas que le température T continue de descendre ou de monter au delas des valeurs < T >. TB à 2° pour alerte de gel et TT à quelques degrés de la température maximale jamais attendu dans le local...
La commande [Code TB 2 TT 35] au contrôleur programme les deux limites d'Alerte qui pourra alors indiquer une anomalie du chauffage ou de coupure de tension (AC=NO) ou encore un défaut de carburant. Biensur ici encore contrôler si la programmation à été bien effectuée S et T? Les paramètres TB et TT sont visible par la commande T? au contrôleur et dans les alertes de température.
Donc si TB et TT sont programmés à plus de ZERO, les messages normale de T < > ne sont alors plus envoyés lors de la commutation de JT sur O2 aux limites T < >.
Pour recevoir un avertissement si la température descend en dessous de 18,4 ou monte au-dessus de 19,8 degrés Celsius, envoyer simplement la commande [Code T 18.4 19.5] au contrôleur. Le message sera envoyé au premier numéro dans la liste, N1;
Température
LOW lIMIT! = 18,3 ou alors HIGH LIMIT! =
19.9
T< Limit; 18.4 La température basse <18.4 programmée.
T> Limit; 19.8 La température Haute >19.8 programmée.
Utilisez T Code? ou Code s Info commandes recommandées.
Une nouvel avertissement ne sera envoyé que si à nouveau
la
température revient dans la fenêtre < T >
et dépasse encore une des limites T < >. Mettre un ou les
deux
paramètres à 0 supprime le message d'Avertissement
correspondant. T< Limit; 18.4 La température basse <18.4 programmée.
T> Limit; 19.8 La température Haute >19.8 programmée.
Utilisez T Code? ou Code s Info commandes recommandées.
La sonde du thermomètre livré standard peut mesurer de 0 à 100 degrées Celsius. Le capteur optionnel peut lire de -40° à 80°. Le capteur standard sera enfiché sur le haut du contrôleur à terminal à C25, C26 et C27. Pour le capteur optionnel avec fils de ralongement (on peut aussi ralonger le capteur standard), branchez les trois fils conducteurs avec Marron sur la cosse C25, Blanc sur C26 et Vert sur la borne C27. Ceci sans erreur.
Le capteur de température peut être compensée par une valeur positive ou négative (par défaut 0 vue que le capteur standard est étaloné). Donc, si on juge que le capteur indique 0,6° trop faible, envoyer la commande [Code To 0.6]. Si 0.4° trop élevée (à cause de la chaleur dégagée par le contrôleur ou il est enfiché!), [Code To -0.4]. La valeur de l'offset est inclue dans la réponse de [Code T?] qui donne les renseigement récapitulatifs de la fonction (T)empérature.
La Jonction JT peut être configuré pour par exemple contrôler automatiquement un chauffage (voir JT) sur la sortie O2. Pour une fonction de chauffage plus complète, voir plus bas les détails de la fonction Thermostatique “Fonction Thermostatique”.
A partir de la version V1.1.13 (le modèle actuellement délivré) un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres TB et TT qui sont indépendant du niveau de comutation définit par T < >). Il et donc avisé de les utiliser comme alerte dans le cas que le température T continue de descendre ou de monter au delas des valeurs < T >. TB à 2° pour alerte de gel et TT à quelques degrés de la température maximale jamais attendu dans le local...
La commande [Code TB 2 TT 35] au contrôleur programme les deux limites d'Alerte qui pourra alors indiquer une anomalie du chauffage ou de coupure de tension (AC=NO) ou encore un défaut de carburant. Biensur ici encore contrôler si la programmation à été bien effectuée S et T? Les paramètres TB et TT sont visible par la commande T? au contrôleur et dans les alertes de température.
Donc si TB et TT sont programmés à plus de ZERO, les messages normale de T < > ne sont alors plus envoyés lors de la commutation de JT sur O2 aux limites T < >.
La fonction voltmètre peut
automatiquement vous envoyer une Avertissement si la tension
dépasse
les limites programmées.
Pour lire la valeur réelle voltmètre (entrée sur C24), envoyer la commande [Code s] La tension sera renvoyé avec les autres paramètres dans le même SMS. Pour faire envoyer automatiquement un avertissement dès que la tension descend en dessous de 10,8 ou monte à plus 28.5V envoyer la commande [Code V 10.8 28.5]
Le message d'avertissement sera envoyé au premier numéro en liste, N1, et ressemblera à;
Une tension de 0 à 80V courant continu peut être lus et programmés. Une ou les deux limites programmé à 0 supprime l'avertissement correspondants. Un nouveau SMS sera envoyé à nouveau si la tension passe d'abord dans la gamme <V> et dépasse à nouveau une des limites V < >..
Prenez garde lors de la connexion du fil haute tension à l'entrée voltmètre C24. Toute erreur pourrait endommager le contrôleur à vos risque si ce fil à haute tension est mal ou connecté à une autre borne que C24.
Le voltmètre peut être compensée par un ou positive valeur négative (par défaut 0). Donc, si on pense que la température montre 0.5V trop faible, envoyer la commande [Code Vo 0.5]. Si 1V trop élevé, il suffit d'envoyer la commande [Code Vo -1,0]. L'Offset est indiqué dans le message recu aprés avoir envoyé la commande [Code V?] au contrôleur, qui donne les info's condensées sur cette fonction V.
La Jonction JH peut être configuré pour donner un contrôle simple marche/arrêt de charge sans message d'alerte de tension sur O1 (voir JV). La fonction V peut être avantageusement utiliser pour surveiller une batterie qui alimenterai le contrôleur ou autre. Pour avoir la tension de cette batterie dans le message d'état, reliez tout simplement le positif de la batterie qui est connecté à C18 à l'entrée du voltemètre se trouvant à C24 et le négatif à GND.
Tout comme la fonction Température, un algorithme moyenne et ajuste les résultats de la lecture du Voltmètre à environ 1V/s 1D/s. Cela supprime les erreurs du aux perturbations/parasites normalement causés, entre autre, par la radio GSM.
A partir de la version V1.1.13 (le modèle actuellement délivré) un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres VB et VT qui sont indépendant du niveau de comutation définit par V < >). Il et donc avisé de les utiliser comme alerte dans le cas ou la tension continue de descendre ou de monter au delas des valeurs < V >. Par exemple; VB à 11V pour une batterie vide et VT à 15 pour un défaut de charge...
Donc si VB et VT sont programmés à plus de ZERO, les messages normale de V < > ne sont alors plus envoyés lors de la commutation de JV sur O1 aux limites programmées à V < >.
Pour lire la valeur réelle voltmètre (entrée sur C24), envoyer la commande [Code s] La tension sera renvoyé avec les autres paramètres dans le même SMS. Pour faire envoyer automatiquement un avertissement dès que la tension descend en dessous de 10,8 ou monte à plus 28.5V envoyer la commande [Code V 10.8 28.5]
Le message d'avertissement sera envoyé au premier numéro en liste, N1, et ressemblera à;
Voltage
LOW LIMIT! = 10.7 ou encore HIGH LIMIT! =
28,6
V< = 10.8 La tension < inférieure basse programmée.
V> = 28,5 La tension > supérieur haute programmée.
Utilisez Code V? ou Code s Infos recommandées.
V< = 10.8 La tension < inférieure basse programmée.
V> = 28,5 La tension > supérieur haute programmée.
Utilisez Code V? ou Code s Infos recommandées.
Une tension de 0 à 80V courant continu peut être lus et programmés. Une ou les deux limites programmé à 0 supprime l'avertissement correspondants. Un nouveau SMS sera envoyé à nouveau si la tension passe d'abord dans la gamme <V> et dépasse à nouveau une des limites V < >..
Prenez garde lors de la connexion du fil haute tension à l'entrée voltmètre C24. Toute erreur pourrait endommager le contrôleur à vos risque si ce fil à haute tension est mal ou connecté à une autre borne que C24.
Le voltmètre peut être compensée par un ou positive valeur négative (par défaut 0). Donc, si on pense que la température montre 0.5V trop faible, envoyer la commande [Code Vo 0.5]. Si 1V trop élevé, il suffit d'envoyer la commande [Code Vo -1,0]. L'Offset est indiqué dans le message recu aprés avoir envoyé la commande [Code V?] au contrôleur, qui donne les info's condensées sur cette fonction V.
La Jonction JH peut être configuré pour donner un contrôle simple marche/arrêt de charge sans message d'alerte de tension sur O1 (voir JV). La fonction V peut être avantageusement utiliser pour surveiller une batterie qui alimenterai le contrôleur ou autre. Pour avoir la tension de cette batterie dans le message d'état, reliez tout simplement le positif de la batterie qui est connecté à C18 à l'entrée du voltemètre se trouvant à C24 et le négatif à GND.
Tout comme la fonction Température, un algorithme moyenne et ajuste les résultats de la lecture du Voltmètre à environ 1V/s 1D/s. Cela supprime les erreurs du aux perturbations/parasites normalement causés, entre autre, par la radio GSM.
A partir de la version V1.1.13 (le modèle actuellement délivré) un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres VB et VT qui sont indépendant du niveau de comutation définit par V < >). Il et donc avisé de les utiliser comme alerte dans le cas ou la tension continue de descendre ou de monter au delas des valeurs < V >. Par exemple; VB à 11V pour une batterie vide et VT à 15 pour un défaut de charge...
Donc si VB et VT sont programmés à plus de ZERO, les messages normale de V < > ne sont alors plus envoyés lors de la commutation de JV sur O1 aux limites programmées à V < >.
Le contrôleur peut être
alimenté par deux sources
différentes, par le reseau via un adapteur 220VAC à 12V
et éventuellement par une batterie (ou une autre source de
courant continue de 10 à16V). L'avantage de deux alimentations
est que si le reseau ne donne plus de tension, le controlleur continura
quand même à fonctionner sur la batterie et sera donc
capable d'envoyer une ALERTE "Arrêt Reseau" avec la fonction
programmable R.
Ne jamais mettre 220 directement sur le contrôleur! L'adaptateur 240V alternatif à 12V continu se branche avec le Négatif à C20 ou C21 et le positif à C19. La batterie 12V ou autre si utilisée, se branche avec le Positif à C18 et le Négatif à C20 ou C21.
Doublement alimenté, on peut configurer une alerte de coupure du réseau quand la tension disparait de C19.
-La commande [Code R-] au contrôleur fera envoyer un SMS d'alerte si la tension réseau (via l'adaptateur) se coupe.
-La commande [Code R +] fera envoyer un SMS d'alerte si la tension du réseau 220 (via l'adaptateur) se rétabli.
Pour supprimer la fonction, envoyez [Code r0]. Les deux paramètres sont alors remis enssemble à zéro et un ou les deux peuvent être à nouveau activés.
La command [Code R- R+ r?] active les deux cas, et répond avec un SMS indiquant entre autre la configuration des paramètres. Le message d'état indique si la tension via l'adapteur de Réseau est présente par AC=Yes ou No. Les alertes sont envoyé à N1 et ressemble à;
Pour le contrôle d'un groupe générateur, l'adapteur (nous pouvons inclure un adapteur adéquate) sera embranché dans la haute tension 100 à 270VAC du générateur et le coté basse tension à C19+ et C20-. La batterie 12V du générateur sera branché à C18+ et C21-. Comme ceci, un message d'alerte peut être envoyé si la haute tension ou la machine s'arrête.
Rien de plus facile (et fortement recommandé) que d'également surveiller la batterie du groupe générateur avec l'entrée voltamètre C24. Connected y le 12V positif qui peut être alimenté déjà le contrôleur par C18 et un message d'alerte pourra être recu si sa tension devenait trop basse ou trop haute (voir V). En plus, les entrées d'alarme A1-6 peuvent bien sur surveiller la pression d'huile et autre (voir A) et les sortie peuvent le démarrer ou l'arrêter (voir O).
En fait, le contrôleur a assez de possibiltés pour le contrôle quazi total d'un groupe générateur sans recour à matériel supplémentaire. L'alimentation du contrôleur a besoin d'environ 25mA en veille (A On ou Off) mais peut tirer des impulsions de courant de 1 Ampère en transmettant. Une alimentation adéquate doit donc y être connecté. En marche chaque relais de sortie consoment environ 20mA .
Comme on la vu ci-dessus, la fonction thermomètre peut
vous
envoyer un SMS pour vous donner la température locale par
demande ou automatiquement et, la fonction JT peut conduire une
régulation de température en chauffage ou refroidissement
simple mais éffective.Ne jamais mettre 220 directement sur le contrôleur! L'adaptateur 240V alternatif à 12V continu se branche avec le Négatif à C20 ou C21 et le positif à C19. La batterie 12V ou autre si utilisée, se branche avec le Positif à C18 et le Négatif à C20 ou C21.
Doublement alimenté, on peut configurer une alerte de coupure du réseau quand la tension disparait de C19.
-La commande [Code R-] au contrôleur fera envoyer un SMS d'alerte si la tension réseau (via l'adaptateur) se coupe.
-La commande [Code R +] fera envoyer un SMS d'alerte si la tension du réseau 220 (via l'adaptateur) se rétabli.
Pour supprimer la fonction, envoyez [Code r0]. Les deux paramètres sont alors remis enssemble à zéro et un ou les deux peuvent être à nouveau activés.
La command [Code R- R+ r?] active les deux cas, et répond avec un SMS indiquant entre autre la configuration des paramètres. Le message d'état indique si la tension via l'adapteur de Réseau est présente par AC=Yes ou No. Les alertes sont envoyé à N1 et ressemble à;
AC Power OFF pendant
5s>! Ou
(Power ON) lorsque la tension revient si (R+).
Voir Code R? [Code r?] Infos et paramètres recommandés.
Voir Code R? [Code r?] Infos et paramètres recommandés.
Pour le contrôle d'un groupe générateur, l'adapteur (nous pouvons inclure un adapteur adéquate) sera embranché dans la haute tension 100 à 270VAC du générateur et le coté basse tension à C19+ et C20-. La batterie 12V du générateur sera branché à C18+ et C21-. Comme ceci, un message d'alerte peut être envoyé si la haute tension ou la machine s'arrête.
Rien de plus facile (et fortement recommandé) que d'également surveiller la batterie du groupe générateur avec l'entrée voltamètre C24. Connected y le 12V positif qui peut être alimenté déjà le contrôleur par C18 et un message d'alerte pourra être recu si sa tension devenait trop basse ou trop haute (voir V). En plus, les entrées d'alarme A1-6 peuvent bien sur surveiller la pression d'huile et autre (voir A) et les sortie peuvent le démarrer ou l'arrêter (voir O).
En fait, le contrôleur a assez de possibiltés pour le contrôle quazi total d'un groupe générateur sans recour à matériel supplémentaire. L'alimentation du contrôleur a besoin d'environ 25mA en veille (A On ou Off) mais peut tirer des impulsions de courant de 1 Ampère en transmettant. Une alimentation adéquate doit donc y être connecté. En marche chaque relais de sortie consoment environ 20mA .
Ce qui suit donne plus de possibilités, parce que la fonction peut réduire automatiquement la température la nuit, entre deux temps programmable, et la réduire encore plus lorsque le contrôleur est en mode alarme A=On et A=O+. Cette fonction demande un peut plus d'attention à la lecture mais n'est pas plus compliqué que la programmation d'un thermostat évolué normal. Tout ici peut être configuré à distance par commandes SMS envoyées au contrôleur.
On pourra donc contrôler automatiquement et à distance la température d'un endroit lointain comme atelier, chalet/maison, bateau et d'autres équipés d'un chaufage électriques, à gaz ou à fioul ou par simple connection à une installation de chauffage central via l'entrée marche/arrêt de cette dernière à la sortie O2 du contrôleur.
Si elle est activée, la fonction thermostat démarre le chauffage par la sortie O2 (sur cosses C3 C4) lorsque la température devient inférieure à <t et l'arrête lorsqu'elle devient supérieur à >t. Aucun SMS est envoyé lors des commutations à < et > si l'un des mode de régulation (ou JT) est activée. La lecture de la température est toujours disponible avec [Code s] au contrôleur, qui montre également la valeur des paramètres < et > dans le présent mode de régulation.
La fonction connaît 3 modes de régulation;
(D)ay: T <T >T pour température normale de jour, aucune restriction de temps ou d'alarme, T = T
(N)ight Tn de Hn à Hd pour température plus basse la nuit. Ex: après (Hn) 23H00 et (Hd) 08h00 du matin. T = T -Tn
(A) T Alarm pour une température encore plus basse lorsque l' alarme est activée. T = T -Ta
-Si seul le mode 1 est nécessaire ne lisez pas plus loin car il suffit d'utiliser la Jonction JT qui fait de même. Dans les deux cas, les paramètres <T et T> seront les limites de commutation avec température Bases < et température Haute >.
-Pour activer la fonction en mode nuit, le paramètre Tn doit être d'une valeur différente de 0, la plupart du temps inférieure à <T de quelque degrées et les paramètres Hn et Hd seront programmés aux heures voulu.
-Pour activer le mode alarme, Ta à également besoin d'une valeur différente de 0, et assigné à encore moins que Tn.
Ainsi, l'envoi de la commande [Code T 19 21 Tn -5 Hn 23 15 Hd 08 00] au contrôleur fait automatiquement commuter la sortie O2.
-Le jour, lorsque la température baisse à moins de 19° et monte à plus de 21° de 08:00 à 23:15
-La nuit de 14° et 16° de 23:15 à 08:00. La régulation est donc réduite de 5 degrées pendant la nuit, la valeur de Tn.
Une lecture des états [Code s] pendent la nuit indiquera, T <T et T> diminué avec la valeur Ta (-5) en cours.
Ne choisissez pas une trop petite différence (fenêtre) pour <T >T. Supérieur à 0.6° C (degrées Celsius) ou plus sera un meilleur choix dépendant aussi de l'éffectivité du chauffage (commencer avec au moins 1 degrés).
Paramètre Ta va ajouter un gain substantiel à la fonction thermostatique lorsque la température locale doit également être contrôlée pendant que l'alarme est ative. Comme la valeur Tn en mode nuit, Ta sera automatiquement ajouté aux paramètres <T et >T en mode alarme et la régulation de la température sera abaissé selon la valeur de Ta.
Pour une régulation à 6° A=On, envoyer [Code Ta -13]. Température normale basse -13 = 6°.
La régulation se fera donc de 6 à 8 degrées de que l'alarme est active et jusqu'à ce quelle soit désactivée manuellement par AE et/ou par une SMS de commande [Code A Off].
Envoyer commande; [Code T 19 21 Hn 22:30 Hd 8:00 Tn -5 Ta -15 T?] configure en une fois tous les paramètres.
Commande T? ou H? répond avec les paramètres de régulation visible. Notez qu'un espace se trouve toujours entre chaque argument dans la commande et que par erreur de syntax il n'y aura pas de réponse ou un message d'info.
Les paramètres Hn et Hd peut également également utilisé conjointement avec la fonction Junction JH (voir J?) pour éventuellement commuter un appareil au temps Hn et Hd.
Dans les 3 modes thermostatiques (pas JH), un SMS d'Alerte est envoyé si après la mise en marche ou l'arrêt de la sortie O2, une des conditions de mauvais fonctionnement suivant se produit: (Ceci étant valable pour les contrôleurs antérieur à 2013 sinon voir plus bas)
- O2 est en marche mais la température continue de diminuer jusqu'a T< -4° (j<).
- O2 est arrêté mais la température augmente encore au dessus de T > +4° (J>).
Le message d'alerte indiquera la Température (faute) actuelle, T< et T> et les deux paramètres de contrôle (4°).
Le paramètre de contrôle est défini par défaut à 4 degrées de moins que <T pouvant être T, Tn ou Ta selon le mode actuel de régulation de température. (j>) est à 0 par défaut, mais les deux peuvent être changé si voulu (peut se faire que quand tout marche comme voulu dans les 3 modes)...
Commande [Code j< 40 j> 0] par exemple remet standard les deux paramètres de contrôle. La valeur (d'erreur) de température est tout simplement entré en degrés /10. Donc, 3 = 30, 5 = 50, avec un maxi de 250 qui correspond à 25.0
Etre conscient du fait que j> si utilisé à quelques degrés seulement au-dessus de la température T < pourra donner un message d'avertissement par simple fait de l'augmentation de la température ambiante par jours plus chauds. Il est donc alors conseillé de laisser (j>) à zéro ou une valeur bien supérieur à T >.
Un mauvais fonctionnement peut avoir de nombreuses raisons; coupure de gaz, combustible, courant ou autre. Le premièr paramètre d'avertissement (<j) est le plus important pour les installations qui ne peuvent pas supporter les dégâts du gel.
La somme de <T (actuel) et <j ne doit pas être inférieur à 0 pour ne pas donner un résultat négatif pour un fonctionnement correcte avec la sonde standard de 0 à 100 degrées.Comme le ferait T <10 + Ta -12) = -2. Si pourtant nécessaire il faudra nous commander le capteur de température optionnel de -40 à +80. Assurez-vous d'un résultat positif dans les modes de régulation, pour mode nuit et alarme avec le paramètre de contrôle <j afin d'utiliser le capteur livré. Les deux paramètres de contrôle qui sont inclus à un éventuel SMS d'avertissement de température malfonction T< ou >T peuvent se mettre à 0 par la commande; [Code j< 0 j> 0] .
A partir de la version V1.1.13 (le modèle actuellement délivré) un message d'Alerte de limite mini/maximun (Bottom/Top) peut étre programmé avec les paramètres TB et TT qui sont indépendant du niveau de comutation définit par T < >). Il et donc avisé de les utiliser comme alerte dans le cas que le température T continue de descendre ou de monter au delas des valeurs < T >. TB à 2° pour alerte de gel et TT à quelques degrés de la température maximale jamais attendu dans le local...
La commande [Code TB 2 TT 35] au contrôleur programme les deux limites d'Alerte qui pourra alors indiquer une anomalie du chauffage ou de coupure de tension (AC=NO) ou encore un défaut de carburant. Biensur ici encore contrôler si la programmation à été bien effectuée S H? et T? Les paramètres TB et TT sont visible par la commande T? au contrôleur et dans les alertes de température.
Le PC programme. list
La configuration de plusieurs contrôleurs se fera au plus vite en utilisant notre free PC programme (Win). Une évaluation extensive du contrôleur du clavier sera des plus très facile, vue qu'on pourra utiliser simultanément le programme et les SMS pour les commandes. Le traffique étant visible à l'écran. Le PC peut aussi faire tout ce que les SMS peuvent faire et seulement quelques clics sur la liste de commandes suffissent (interface écran).
Décharger, sauvegarder,
unzip et installer. Comme avant, une mise à jour peut
être chargée via
le PC au contrôleur
par ce
programme. Ceci principalement pour les demandes de
fonctionnalité
spécifique
que nous écrivons volontier sur demande (ou firmware update,
change or bug fix).
RS232 TTL5V, un câble special est requis,
le même que
pour les contrôleurs précédents.
